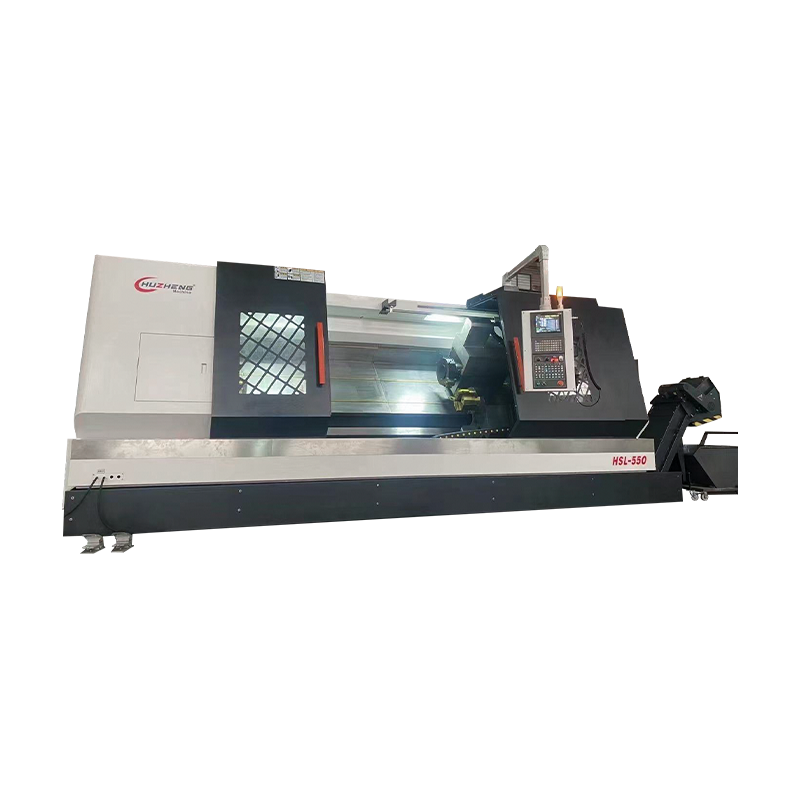

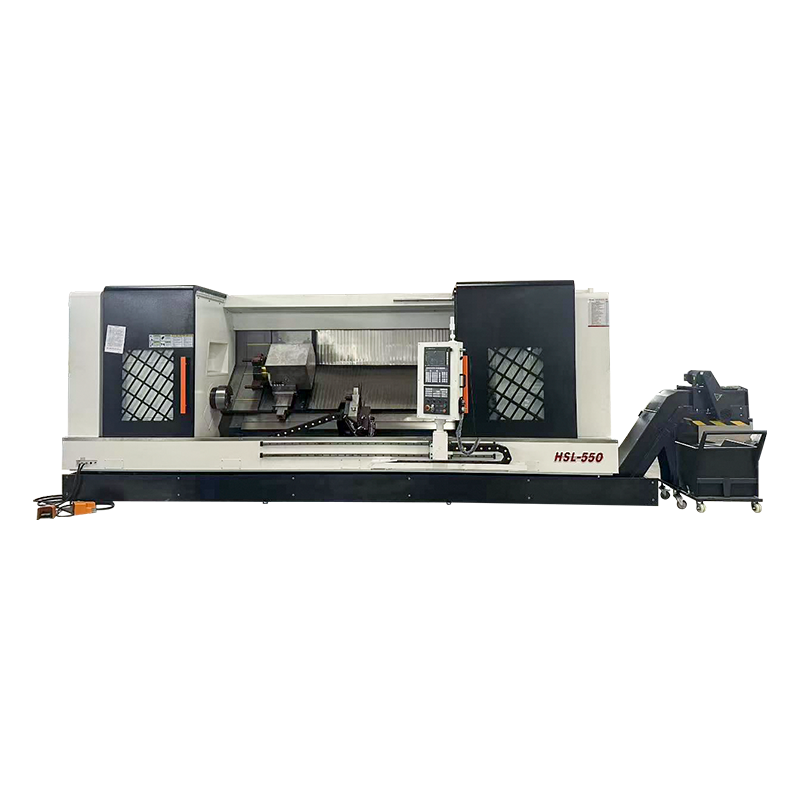

HSL-sarja - raskaaseen käyttöön tarkoitettu kaksoiskarasorvaus- ja jyrsinkone

Mitä "Heavy-Duty" todella tarkoittaa CNC-leikkauksessa

Oikeissa korjaamoissa "raskas" tarkoittaa vähemmän esitteen painoa vaan enemmän sitä, kestääkö kone geometriaa, kun painat lastua. Käytännön sääntö: jäykkyys näkyy vakaa karan kuormitus, tasainen pintakäsittely ja toistettavat mitat samoilla leikkausparametreilla. Jos osat alkavat ajautua muutaman tunnin kuluttua, rajoittava tekijä on yleensä rakenne, ohjausradan tuki tai lämpökäyttäytyminen – ei työstörata.

Jäykkyysindikaattorit, jotka ostajat voivat tarkistaa

• Leikkaa sama piirre työvuoron alussa ja lopussa; vertaa kokoa (lämpörakenne).
• Kuuntele pulinaa, kun syöttö lisääntyy – varhainen pulina on usein merkki heikosta silmukan jäykkyydestä.
• Tarkista suorien seinien akselin kääntömerkit – välys/servoviritys ja ohjaustien esikuormitukset näkyvät tässä.
• Mittaa tasaisuus raskaan pinnoituksen jälkeen; rakenteellisella palautumisella on yhtä paljon merkitystä kuin karan teholla.

Meidän puoleltamme pidämme laadunvalvonnan tiukasti kiinni valusta kokoonpanoon, koska "raskaaseen käyttöön" liittyvä lupaus on todellinen vain, kun koko jäykkyysketju on yhtenäinen.

Karan teho vs. vääntömomentti: Mistä leikkauskapasiteetti tulee

Monet ostajat vertaavat vain huippukilowatteja Kestävä CNC-leikkauskone , mutta raskas leikkaus riippuu vääntömomentti todellisuudessa käyttämälläsi kierrosluvulla . Teräksen rouhinta alhaisista kierrosluvuilla vaatii vääntömomentin; nopea viimeistely vaatii tehoa ja tasapainoa. Jos käytät suuria pintajyrsimiä tai syviä uria, kysy vääntömomenttikäyrää tai ainakin nimellismomenttialuetta.

Nopea sovitusopastus

Ohjaimet ja hionta: Miksi "Smooth Motion" vaikuttaa tarkkuuteen

Leikkauksen vakaus riippuu liikkeen laadusta. Jopa hyvillä servoilla ohjaustien suoruus, esijännityksen tasaisuus ja kosketingeometria vaikuttavat tärinään ja muotovirheisiin. Siksi laitteet, kuten pintahiomakoneet ja ohjausratahiomakoneet, ovat tärkeitä: ne mahdollistavat liuku-/rullausrajapinnan tiukemman hallinnan, jossa tarkkuus todella elää.

Yleisiä oireita ja mitä ne yleensä osoittavat

• Aaltomainen viimeistely tasoissa: resonanssi epätasainen kitka tai riittämätön vaimennus.
• Kulman pullistumat ääriviivatuksissa: kiihtyvyysrajat, servo-seurausvirhe tai stick-slip.
• Kokovaihtelu akselien välillä: ohjaustien geometrian epäsuhta tai kuularuuvien kohdistusongelmat.
• Jaksottaiset merkit: kuularuuvin nousuvirhe, kooderin resoluutiovaikutukset tai mekaaninen loppuminen.

Tuotantolinjallamme hionta ja kokoonpano pidetään samassa laatusilmukassa, joten liikkeen tasaisuus pysyy tasaisena koneesta toiseen.

Sorvaus-jyrsintäkomposiitti: Mistä todellinen tehokkuus tulee

Sorvaus-jyrsintäkomposiitti ei ole vain "lisää toimintoja". Tehokkuus johtuu uudelleenkiinnityksen ja peruspisteen siirtojen vähentämisestä. Joka kerta kun siirrät osan toiseen kokoonpanoon, lisäät pinoamisvirheen, käsittelyajan ja romuriskin. Komposiittikäsittelyn tavoitteena on yksi kiinnitys, täydellinen koneistus -erityisen arvokas osille, joissa on koaksiaalisuus, samankeskisyys ja sijaintitoleranssit.

Kun komposiittityöstö on arvokkainta

• Osat, jotka vaativat tiukkaa samankeskisyyttä sorvattujen ulkohalkaisijoiden ja jyrsittyjen ominaisuuksien välillä.
• Osat, joissa on kulmassa olevat reiät tai kiilaurat, joiden on viitattava kääntöpisteeseen.
• Mix-työt, joissa asennusaika hallitsee leikkausaikaa.
• Ohutseinäiset osat, jotka muotoutuvat, kun niitä puretaan ja kiinnitetään uudelleen.

Investoimme kaikki T&K-resurssit komposiittiteknologiaan, koska iterointinopeudella on väliä: nopeammat päivitykset johtavat todellisiin kiertoaikojen säästöihin myymälässäsi.

Työnpitostrategia: Piilotettu kustannustekijä

Monet "kapasiteettiongelmat" ovat itse asiassa työntekoongelmia. Jos osa liikkuu kuormituksen alaisena, vähennät syöttöä, lisäät jousikulkuja tai hyväksyt romun – mikään näistä ei näy koneen teknisissä tiedoissa. A Kestävä CNC-leikkauskone toimii parhaiten, kun kiinnityssilmukan jäykkyys vastaa koneen silmukan jäykkyyttä.

Käytännön tarkastukset ennen kuin syytät konetta

1. Merkitse osa ja kiinnike, suorita rouhinta ja tarkista sitten mahdolliset siirtymät todistajamerkkien kohdalla.
2. Mittaa osan vääristymä irrotuksen jälkeen; muodonmuutos osoittaa kiinnitysstrategian ongelmia.
3. Vähennä ulokkeita ja lisää tukipisteitä; jäykkyys laskee voimakkaasti vipuvaikutuksella.
4. Tarkista leuan/kiinnikkeen kosketusalue; pienet kontaktilaastarit keskittävät stressiä ja liukumista.

Jos jaat tyypilliset osapiirustuksesi ja tavoitetoleranssit, suosittelen yleensä kiinnityskonsepteja, jotka tekevät raskaasta leikkauksesta ennustettavan "herkän" sijaan.

Lämmönhallinta: miksi tarkkuus poikkeaa puolivälissä

Lämpökäyttäytyminen on yksi eniten huomiotta jätetyistä tekijöistä raskaassa leikkauksessa. Lämpöä tulee karan laakereista, moottoreista, leikkausenergiasta, jäähdytysnesteen lämpötilasta ja ympäristön vaihtelusta. Tuloksena on hidas geometrian muutos. Tärkeintä ei ole "ei lämpöä", vaan ennustettava, kompensoitava lämpö .

Mitä ostajan pitäisi kysyä

• Lämpenemisaika avainten mittojen vakauttamiseksi tyypillisellä kierrosluvulla/kuormalla.
• Jäähdytysjärjestely (kara, moottorit, kuularuuvit) ja jäähdytysnesteen lämpötilan säätö.
• Lämpökompensointimahdollisuus CNC-järjestelmässä (tarvittaessa).
• Toistettavuus tyhjäkäynnistä leikkaamiseen siirtymien jälkeen (yleistä työpajoissa).
