Viiden akselin jyrsintä- ja sorvauskoneet: miten ne toimivat, mitä ne voivat tehdä ja milloin ne ovat investoinnin arvoisia

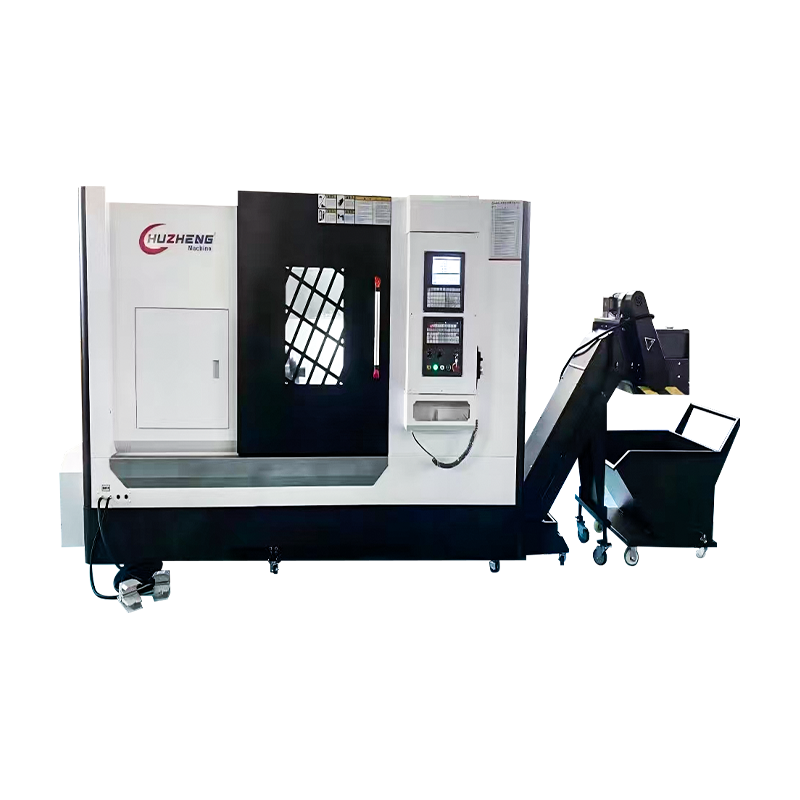

Mikä on viisiakselinen jyrsintä ja sorvauskone – ja miksi se muuttaa mahdollisuutta

A viisiakselinen jyrsintä ja sorvauskone on moniajotyöstökone, joka yhdistää 5-akselisen työstökeskuksen täyden kyvyn – samanaikaisen ääriviivan kolmen lineaarisen akselin (X, Y, Z) ja kahden pyörivän akselin (yleensä A ja B tai B ja C) yli – kääntökaran kanssa, joka pystyy pyörittämään työkappaletta tavanomaisia ja kovia sorvauksia varten. Tuloksena on yksi kone, joka voi tuottaa käytännöllisesti katsoen minkä tahansa geometrian, jonka kappalesuunnittelija voi määrittää: vapaamuotoiset veistetyt pinnat, yhdistelmäkulmareiät, alaleikkausominaisuudet, sorvatut halkaisijat, kierteet ja täydellinen etu- ja takatyöstö ilman, että kappaletta irrotetaan alkuperäisestä kiinnityksestä.

Kolmiakseliset työstökeskukset ja CNC-sorvit olivat tarkkuusvalmistuksen työhevosia vuosikymmeniä, ja ne sopivat edelleen geometrisesti yksinkertaisiin osiin. Mutta kun tuotesuunnittelut ovat monimutkaistuneet – ilmailu- ja autoteollisuuden keveysvaatimusten, lääkinnällisten laitteiden pienentämisen ja energialaitteiden suorituskyvyn optimoinnin vuoksi – perinteisissä koneissa osan suorittamiseen tarvittavien asetusten määrä on kasvanut kolmeen, neljään, viiteen tai enemmän. Jokainen asetus sisältää sijaintivirheen, käsittelyriskin ja leikkausajan. Viisiakselinen jyrsinkone puristaa tämän sarjan yhdeksi puristimeksi, eliminoi kertyneen virheen ja lyhentää dramaattisesti kokonaisaikaa raaka-aineesta valmiiseen osaan.

Koneluokka tunnetaan teollisuudessa useilla nimillä – 5-akselinen jyrsintäsorvauskeskus, sorvausjyrsintäkoneistuskeskus, moniakselinen sorvauskeskus ja 5-akselinen monitoimikone – kaikki viittaavat samaan peruskykyyn: suuren akselimäärän jyrsinnän integrointi sorvaukseen yhdellä alustalla. Johtavia työstökoneiden valmistajia, jotka tarjoavat tämän luokan alustoja, ovat DMG Mori (CMX- ja CTX-sarjat), Mazak (Integrex-sarjat), Okuma (Multus-sarja), Index, WFL Millturn Technologies ja Hermle, joilla jokaisella on erottuva konearkkitehtuuri, joka sopii eri työkappaleen kokoihin, tuotantomääriin ja teollisuuden vaatimuksiin.

Viisi akselia selitettynä: Mikä kukin akseli edistää koneistuskykyä

Sen ymmärtäminen, mitä kukin akseli viisiakselisessa jyrsinkoneessa tekee – ja mitä lisäominaisuuksia kukin pyörivä akseli lisää yksinkertaisempaan kokoonpanoon – on olennaista arvioitaessa, vastaako tietty kone tuotantovaatimuksia. Akselien lisääminen lisää kapasiteettia, mutta lisää myös ohjelmoinnin monimutkaisuutta, koneen kustannuksia ja koneen tehokkaan käytön edellyttämää taitotasoa. Päätös määrittää 5-akselinen ominaisuus 3 2- tai 4-akselisen ominaisuuden sijaan tulee perustella sitä vaativilla erityisillä osan ominaisuuksilla.

X, Y ja Z: Kolme lineaarista akselia

Kolme lineaarista akselia määrittelevät koneen suorakulmaisen työskentelyverhokäyrän - fyysisen tilavuuden, jonka sisällä leikkuutyökalu voi saavuttaa minkä tahansa pisteen. X-akselin liike ohjaa sivuttaista ulottuvuutta koneen alustan poikki; Z-akselin liike määrittää leikkaussyvyyden pääkaran akselia pitkin; Y-akselin liike mahdollistaa keskilinjan ulkopuolisen jyrsinnän kappaleen keskiviivan ylä- ja alapuolella. Jyrsintäsorvauskoneessa Y-akseli on erityisen tärkeä, koska se erottaa koneen yksinkertaisemmasta CNC-sorvista, jossa on jännitteiset työkalut – ilman Y-akselin liikettä, keskustasta poikkeavat ominaisuudet, kuten epäkeskoporaukset, yhdensuuntaiset avaimen urat ja säteittäisesti siirtyneet poratut reiät, ovat joko mahdottomia tai vaativat luovia ja epätarkkoja ratkaisuja C-akselin paikannuksella yhdistettynä X-akselin kiertoon.

B-akseli: kallistettava jyrsintäkara

Viisiakselisen jyrsintäkoneen B-akseli on pyörivä akseli, joka kallistaa jyrsintäkaraa X-Z-tasossa - tyypillisesti välillä −30° - 210° tai vastaava, koneen suunnittelusta riippuen. Tämä kallistusominaisuus mahdollistaa todellisen 5-akselisen samanaikaisen ääriviivan jyrsintä-kääntötasolla. B-akselilla leikkaustyökalu voi lähestyä mitä tahansa työkappaleen pintaa mistä tahansa kulmasta koneen geometrisessa verhokäyrässä, mikä mahdollistaa yhdistelmäkulmareikien porauksen, alijyrsinnän, siipipyörän siipien koneistuksen, turbiinin siipien profiloinnin ja vapaamuotoisen pinnan muotoilun, joka edellyttää työkalun akselin jatkuvan vaihtamisen suuntaa suhteessa työkappaleen pintaan. B-akseli mahdollistaa myös jyrsintäkaran indeksoinnin vaakasuoraan asentoon sorvausta varten — sorvaustyökalua pidetään tehokkaasti tarkassa kulmassa suhteessa pyörivään työkappaleen karaan, mikä mahdollistaa kovan sorvauksen ja kierteen sorvauksen jyrsinkaran tehokkaan käyttöjärjestelmän avulla.

C-akseli: Kääntökara paikannusakselina

C-akseli on päätyökappaleen kääntökaran kiertoakseli, joka voidaan ohjelmoida täydelliseksi CNC-paikoitus- ja ääriviivaakseliksi yksinkertaisesti jatkuvasti pyörivän käyttölaitteen sijaan. Sorvausoperaatioissa C-akseli ajaa työkappaletta halutulla karan nopeudella. Jyrsintä- ja porausoperaatioissa C-akseli indeksoi työkappaleen mihin tahansa kulma-asentoon – ristireiän kellottaminen tiettyyn kulmasuhteeseen sorvatun tasaisen kanssa, pultinreiän ympyrän sijoittaminen tai kiilaura suuntaaminen kierteen peruspisteeseen. 5-akselisessa samanaikaisessa jyrsinnässä C-akselia voidaan käyttää koordinoituna ääriviivaakselina yhdessä B-akselin kallistuksen kanssa kierreominaisuuksien, piippunokkaprofiilien ja pyörivien osien kierteisten urien työstämiseksi – toiminnot, jotka edellyttävät sekä työkalun suunnan että työkappaleen pyörimisen synkronoitua liikettä.

Koneen kokoonpanot: Kuinka viisiakseliset jyrsintäkeskukset rakennetaan

Viisiakseliset jyrsintä- ja sorvauskoneet on rakennettu useisiin rakenteellisiin kokoonpanoihin, jotka kuvastavat erilaisia lähestymistapoja vaadittujen akselin liikkeiden, työkappaleen kapasiteetin, jäykkyyden ja saavutettavuuden saavuttamiseksi. Jokainen konfiguraatio tuottaa erilaisia ​​kompromisseja jäykkyyden, työkuoren, lastunpoiston ja koneen jalanjäljen välillä. Näiden arkkitehtonisten erojen ymmärtäminen auttaa ostajia sovittamaan konealustan tiettyyn osakokovalikoimaan ja tuotantoympäristöön, jota he suunnittelevat.

Vaakasuora sorvauskara B-akselin jyrsintäpäällä

Yleisin keskikokoisten ja suurten viisiakselisten jyrsintäkeskuksien kokoonpano sijoittaa päätyökappaleen karan vaakasuoraan - kuten perinteinen CNC-sorvi - erillisellä jyrsintäkaralla, joka on asennettu koneen pylvään B-akselin kääntöpäähän. Kääntökara pyörittää työkappaletta sorvausta varten, kun taas jyrsinpää kallistuu suorittaakseen moniakselisen jyrsinnän. Tämä kokoonpano käsittelee laajimman valikoiman akseli- ja istukkatyötä ja hyötyy vaakasuuntaisesta lastunpoistosta – lastut putoavat pois työkappaleesta painovoiman vaikutuksesta, mikä vähentää uudelleenleikkauksen ja lämpövaurioiden riskiä. Tämän kokoonpanon koneet Mazakilta (Integrex i-sarja), Okumalta (Multus B) ja DMG Morilta (CTX beta TC) ovat tarkkuustekniikan ja ilmailukomponenttien valmistuksen laajimmin käytettyjä alustoja.

Jyrsintäkeskukset osakaralla ja alatornilla

Monissa viisiakselisissa jyrsintäaloissa on toinen osakara, joka poimii osan pääkarasta sen jälkeen, kun etupään koneistus on valmis, ja esittää takapinnan samanaikaista tai peräkkäistä takatyöstöä varten. Alempi revolveri tarjoaa ylimääräisiä staattisia ja käytettyjä työkaluja samanaikaisia ​​operaatioita varten – ylempi B-akselin jyrsintäkara työstää yhden osan ominaisuuden, kun taas alempi revolveri suorittaa samanaikaisesti sorvausta tai porausta eri halkaisijalla. Tämä usean työkalun samanaikainen leikkaus mahdollistaa lyhyimmän mahdollisen syklin monimutkaisille osille ja on konfiguraatiostandardi monimutkaisten ilmailu- ja energiakomponenttien suuren volyymin tuotannossa, jossa koneen käyttöaste ja sykliaika vaikuttavat suoraan yksikkökustannuksiin.

Lattiatyyppiset ja portaalimyllyt-sorvauskoneet

Erittäin suurille työkappaleille - voimantuotantoakselit, suuret ilmailun rakenneosat, öljy- ja kaasuventtiilirungot ja tuuliturbiinien komponentit - lattiatyyppiset ja portaalit viisiakseliset jyrsintäkoneet tarjoavat vaaditun työskentelyverhon ja rakenteellisen jäykkyyden. WFL Millturn Technologies on erikoistunut tähän segmenttiin, ja se tuottaa koneita, jotka pystyvät työstämään jopa 5 metrin pituisia ja 1 metrin halkaisijaltaan olevia akseleita täydellä 5-akselisella jyrsinnällä. Näissä koneissa on usein useita jyrsintäkaroja, syväreikäporausyksiköitä ja koneen rakenteeseen integroituja prosessinaikaisia ​​mittausjärjestelmiä, jotka mahdollistavat sellaisten osien täydellisen työstämisen, jotka vaativat erillisen konepajatilan ja useita erikoiskoneita tavanomaisessa valmistusmenetelmässä.

Teollisuus ja osat, jotka perustuvat viiden akselin jyrsintäsorvaukseen

Viisiakselisista jyrsintä- ja sorvauskoneista on tullut välttämättömiä teollisuudenaloilla, joilla osien monimutkaisuus, materiaalin vaikeus, mittatarkkuusvaatimukset ja taloudellisten paineiden vähentäminen yhtyvät toisiinsa. Seuraavat sektorit muodostavat suurimman osan viisiakselisista jyrsinkoneista maailmanlaajuisesti, ja niiden tuottamat osatyypit osoittavat tarkasti, miksi tekniikka on perusteltua yksinkertaisempien vaihtoehtojen sijaan.

Ilmailu: rakenneosat ja pyörivät osat

Aerospace on suurin yksittäinen markkina-alue viisiakselisille jyrsinkoneille. Turbiinimoottorien akselit, siipilevyt, siipipyörät, rakenneosat ja laskutelineiden komponentit yhdistävät sorvatut laakeritapit, jyrsityt aerodynaamiset profiilit, poratut jäähdytyskanavat ja yhdistelmäkulmaominaisuudet titaanista, Inconelista ja korkean lujista alumiiniseoksista, joita on vaikea työstää ja tuottaa kalliita romuja virheiden sattuessa. Yksi blisk – kiinteästi laava roottorilevy, joka korvaa tavanomaisen siipilevykokoonpanon – vaatii 5-akselista samanaikaista ääriviivaa monimutkaisten kolmiulotteisten teräprofiilien koneistamiseksi vierekkäisten siipien välillä yhdistettynä navan reiän ja vanteen kääntämiseen. Vain viisiakselinen jyrsintäkone pystyy viimeistelemään tämän komponentin hallittavalla määrällä asetuksia säilyttäen samalla moottorin suunnittelun edellyttämät paikkatoleranssit terän muodon ja navan peruspisteen välillä.

Lääketieteellisten laitteiden valmistus

Ortopediset implantit, kirurgiset instrumentit ja hammasimplanttikomponentit ovat tarkkuusvalmistuksen vaativimpia työkappaleita. Titaaniset lonkka- ja polviimplanttikomponentit yhdistävät erittäin kiillotetut pallomaiset tukipinnat (edellyttää 5-akselista ääriviivaa niveltoiminnan edellyttämän geometrisen tarkkuuden saavuttamiseksi), kartiomaiset reiät ja Morse-kartiot (sorvatut piirteet) ja luun kiinnitysrakenteet (jyrsityt alaleikkaukset ja teksturoidut pinnat). Lääketieteellinen titaaniseos Ti-6Al-4V on tunnetusti vaikea työstää – se kovettuu nopeasti, johtaa huonosti lämpöä lastuihin ja muodostaa särmiä leikkuutyökaluihin. Titaaniortopedisen implantin suorittaminen yhdessä tai kahdessa kokoonpanossa viisiakselisella jyrsintäkoneella neljän tai viiden asennuksen sijaan useissa koneissa vähentää dramaattisesti osan kokonaisaltistusta käsittelyvaurioille ja mittojen virumiselle ja yksinkertaistaa lääkinnällisten laitteiden sääntelystandardien edellyttämää jäljitettävyysdokumentaatiota.

Öljy ja kaasu: venttiilirungot ja porausreikien työkalut

Öljy- ja kaasusektorin korkeapaineventtiilirungot, kuristinkokoonpanot, poraustyökalut ja vedenalaiset jakotukin komponentit ovat ominaisia suuret, raskaat työkappaleet korroosionkestävistä seoksista (ruostumaton duplex, Inconel 625, 17-4PH), joissa on monimutkaiset sisäporausgeometriat, kulmikkaat porttikanavat ja tarkkuuspinnat. Näiden komponenttien epäsymmetriset porttikonfiguraatiot ja kulmassa leikkaavat reiät edellyttävät B-akselin kallistuskykyä poraukseen ja interpolointijyrsintään yhdistekulmissa – ominaisuuksia, joita on mahdoton saavuttaa ilman 5-akselista jyrsintäominaisuutta ja jotka muutoin edellyttäisivät mukautettuja jigejä ja usean asennuksen sekvenssejä, jotka aiheuttavat ei-hyväksyttävän kohdistusvirheen kriittisillä tiivistyspinnoilla.

Energia ja sähköntuotanto

Kaasuturbiinin kompressorin pyöriä, höyryturbiinin siipirenkaita, pumpun juoksupyöriä ja generaattorin roottorin akseleita valmistetaan pieninä määrinä vaikeasti työstettävistä superseoksista ja halkaisijaltaan suurista takeista, jotka edustavat valtavaa materiaaliarvoa työkappaletta kohden. Viisiakselisen sorvauskoneistuksen taloudellinen peruste tällä alalla perustuu materiaalin arvoon pikemminkin kuin tilavuuteen – yksi Inconel 718 -turbiinilevytaonta voi edustaa 50 000–200 000 dollaria materiaalikustannuksia ennen koneistuksen alkamista. Tämän työkappaleen viimeistely yhdessä tai kahdessa asennuksessa todistetulla viisiakselisella jyrsintäalustalla eliminoi nollapisteen siirtymisriskin, joka syntyy siirrettäessä suurta, raskasta ja kallista taontaa useiden koneiden ja kiinnikkeiden välillä, jolloin koneen korkeammat kustannukset ovat helposti perusteltuja romun ja uudelleentyöstön riskin vähenemisellä.

Tärkeimmät tekniset tiedot, jotka määrittelevät viisiakselisen jyrsintäkoneen kyvyn

Viisiakselisen jyrsintä- ja sorvauskoneen valinta edellyttää rikkaamman spesifikaatiosarjan arviointia kuin erillisessä työstökeskuksessa tai CNC-sorvissa. Tekniset tiedot ovat vuorovaikutuksessa – kone, jolla on suuri sorvauskäyrä mutta rajallinen B-akselin alue, ei voi työstää yhdistelmäkulmaominaisuuksia, ja kone, jolla on erinomainen samanaikainen 5-akselinen ääriviivatarkkuus mutta riittämätön kääntökaran vääntömomentti, ei voi suorittaa tuottavaa suurten takeiden rouhintaa. Seuraava taulukko kattaa kriittiset parametrit ja mitä ne tarkoittavat koneen käytännön toiminnalle.

Lämpökompensointi on spesifikaatioparametri, joka ei näy näkyvästi myyntikirjallisuudessa, mutta jolla on merkittävä vaikutus koneen kykyyn ylläpitää paikannustarkkuutta täyden tuotantovuoron aikana. Kun kone lämpenee karan pyörimisen, akselin käyttötoiminnan ja leikkauslämmön vaikutuksesta, koneen rakenne laajenee termisesti monimutkaisin, epätasaisin kuvioin, jotka muuttavat työkalun kärjen asentoa suhteessa työkappaleeseen useiden mikrometreillä. Suorituskykyiset viisiakseliset jyrsintäkoneet sisältävät kattavat lämmönkompensointijärjestelmät, jotka käyttävät koneen rakenteeseen hajautettuja lämpötila-antureita yhdistettynä CNC-ohjaukseen sisältyviin kompensointialgoritmeihin, jotka jatkuvasti korjaavat akselien asentoja kalibroidun tarkkuuden ylläpitämiseksi lämpötilasta riippumatta. Tarkkuusilmailu- ja lääketieteellisten osien kohdalla, joiden toleranssit ovat alle ±10 µm, lämpökompensointijärjestelmän tehokkuuden varmistaminen tehtaan hyväksymistestin aikana täydessä tuotannon käyttöjaksossa on olennainen vaihe ennen konetoimituksen hyväksymistä.

CAM-ohjelmointistrategiat viiden akselin jyrsintäsorvaukseen

Viisiakselisen jyrsintä- ja sorvauskoneen ohjelmointi on huomattavasti monimutkaisempaa kuin joko 3-akselisen työstökeskuksen tai CNC-sorvin ohjelmointi itsenäisesti, ja monimutkaisuus skaalautuu entisestään, kun samassa ohjelmassa on samanaikaisesti 5-akselinen ääriviiva, samanaikainen monikaraoperaatio ja osakaran osien siirtosekvenssit. Tehokas ohjelmointi edellyttää sekä osaavaa CAM-ohjelmistoa että ohjelmoijia, joilla on syvä ymmärrys koneen kinematiikasta, 5-akseliselle jyrsintätyöskentelylle ominaisista työstöratastrategioista ja koneen törmäysgeometriasta kaikissa akselikonfiguraatioissa.

CAM-ohjelmiston valinta ja jälkiprosessorin laatu

CAM-järjestelmiin, joissa on kypsät 5-akseliset jyrsintäsorvausominaisuudet, kuuluvat Mastercam Mill-Turn, Siemens NX CAM, Hypermill Turn Mill, SolidCAM iMachining ja Delcam PowerMill (nyt Autodesk). Jälkiprosessorin – ohjelmistomoduulin, joka kääntää CAM-työstöradat konekohtaisiksi G-koodiksi – laatu on yhtä tärkeä kuin itse CAM-järjestelmä. Huonosti konfiguroitu 5-akselisen jyrsintäkoneen jälkiprosessori voi tuottaa koodin, joka suoritetaan oikein CAM-simulaatiossa, mutta saa koneen CNC:n suorittamaan B-akselin kallistuksen odotettua eri pyörimissuunnassa tai ei käsittele kinemaattista muunnosa oikein B-akselin kohdissa lähellä koneen yksittäisiä konfiguraatioita (yleensä B = 90° ja B = 90°). Työskentely CAM-jälkiprosessoritoimittajan kanssa, jolla on kokemusta tietystä konemerkistä ja CNC-ohjauksen yhdistelmästä – yleisen pylvään käyttämisen ja sen mukauttamisen sijaan – on erittäin suositeltavaa liikkeille, jotka ovat uusia 5-akselisen jyrsintäsorvauksen ohjelmoinnin suhteen.

Törmäysten välttäminen ja konesimulointi

Viisiakselisen jyrsinkoneen monimutkainen geometria – sen B-akselin kääntöpää, suuri työkalumakasiini, takatuki, osakara, alempi revolveri ja jokaisen B-akselin ja C-akselin asennon mukaan muuttuva työverho – luo törmäysriskin, jota on käytännössä mahdotonta arvioida henkisesti ja erittäin riskialtista arvioida koneen hitaalla syöttölaitteella. Täysi konesimulaatio käyttämällä tarkkaa virtuaalikoneen mallia – joko CAM-järjestelmässä tai erillisessä konesimulaatioympäristössä, kuten Vericut tai NC Simul – ei ole valinnainen viisiakselisissa jyrsintäohjelmissa. Se on ohjelmoinnin työnkulun pakollinen vaihe. Simulaatio tunnistaa työkalun pidikkeen ja työkappaleen törmäykset, karan pään ja kiinnittimen törmäykset ja häiriöt samanaikaisesti aktiivisten työkaluasemien välillä ennen ohjelman suorittamista todellisessa koneen aikana, mikä suojaa sekä konetta että työkappaletta mahdollisesti katastrofaalisilta törmäyksiltä, ​​jotka maksavat päiviä seisokkeja ja huomattavia korjauskustannuksia.

Jyrsintätyöskentelyyn liittyvät työstöratastrategiat

Useat työstöratastrategiat ovat ominaisia viisiakseliselle jyrsintäsorvaukselle ja tuottavat huomattavasti parempia tuloksia kuin tavallisten 3-akselisten työstökeskusstrategioiden soveltaminen jyrsintäsorvaukseen. Piippuleikkurin (linssin muotoiset) työstöradat käyttävät suurisäteisiä leikkausreunoja kallistetussa työkalukulmassa työstämään leveitä kaarevan pinnan karhoja yhdellä ajolla, mikä vähentää dramaattisesti turbiinin siiven ja siipipyörän pinnan muotojen koneistamiseen tarvittavien työstöjen määrää ja saavuttaa samalla erinomaisen pinnan viimeistelyn. Sivujyrsinnässä käytetään leikkaustyökalun puolta kärjen sijaan viivattujen pintojen koneistamiseen – tämä lähestymistapa tuottaa sileät, tarkat pinnat aerodynaamisille profiileille murto-osassa pistekosketusstrategioiden (kärjen jyrsintä) vaatimasta ajasta. Sorvatuilla pinnoilla, jotka on koneistettu B-akselin ollessa kallistettuna, kääntöterän teholliset kallistus- ja välyskulmat muuttuvat B-akselin kulman mukaan, ja ne on otettava huomioon leikkaussyvyyden ja syöttönopeuden valinnassa leikkuutehon ylläpitämiseksi ja hankauksen välttämiseksi.

Työnpito, kiinnitys ja asetukset viisiakselisia jyrsintätoimintoja varten

Viisiakselisella jyrsintäkoneella työskentelyn on täytettävä samanaikaisesti sorvauksen kiristysvaatimukset – jos keskipakoistkan leukavoimien on säilytettävä varma pito suurilla karanopeuksilla – ja 5-akselisen jyrsinnän kiinnitysvaatimukset, joissa kiinnike ei saa estää B-akselin jyrsintäpäätä sen kallistuessa lähestyäkseen piirteitä useista suunnista. Tämä kaksinkertainen vaatimus tuottaa vaativampia kiinnityshaasteita kuin sorvi tai koneistuskeskus erikseen.

Matalaprofiiliset istukan leuat, jotka minimoivat säteittäisen ulkoneman istukan rungon yläpuolelle, ovat välttämättömiä jyrsintätyössä, koska B-akselin pää pyyhkäisee kaarien läpi, jotka tuovat karakotelon lähelle työkappaletta ja istukkaa. Perinteisessä sorvissa käytetyt vakioporrasleuat voivat aiheuttaa törmäyksen jyrsintäpäähän B-akselin liikkeen aikana, jos niiden korkeutta ei ole arvioitu koneen törmäysverhokäyrään nähden jokaisella ohjelmassa käytetyllä B-akselin kulmalla. Pehmeä leukatyöstö – työkappaleen peruspisteeseen ja kiinnityspintaan sovitettujen räätälöityjen leukaprofiilien leikkaaminen – tarjoaa tarkimman työkappaleen kohdistuksen ja mahdollistaa leuan korkeuden minimoimisen täsmälleen puristusvaatimuksen vaatimalle tasolle ilman, että puristuspinnan yläpuolella ole tarpeetonta materiaalia, joka voisi aiheuttaa törmäysvaaran.

Vakaat tuet ja takatuen käyttö viisiakselisissa jyrsintäohjelmissa

Pitkät akselit, jotka on koneistettu viisiakselisilla jyrsintäkeskuksilla, vaativat takatuen tai vakaan tukituen työkappaleen taipumisen hallitsemiseksi raskaiden rouhintaleikkausten aikana – sama vaatimus kuin perinteisessä sorvissa. Tasaisten tukien ja takatuen integrointi B-akselin jyrsintäominaisuuteen vaatii huolellista ohjelman järjestystä: vakaa tuki ja takatuki on vedettävä sisään ennen kuin B-akselin pää kallistuu päästäkseen käsiksi niiden läheisyyteen, ja asetettava sitten uudelleen jyrsintätoimintojen jälkeen. Tasaisen lepoasemoinnin koordinoinnin ohjelmointi työkalun liikkeiden kanssa on merkittävä osa viisiakselisten jyrsintäkoneiden pitkän akselin ohjelmien asennuksen monimutkaisuutta, ja virheet tässä järjestyksessä ovat yksi yleisimmistä kiinnittimen törmäyssyistä ensimmäisen osan testauksen aikana. Koneet, joissa on CNC-ohjatut vakaat tuet, jotka voidaan ohjelmoida lisäakseliksi koneistusohjelmassa - manuaalisen puuttumisen sijaan - käsittelevät tämän haasteen tyylikkäimmin.

Liiketoiminnan arviointi: Milloin viiden akselin myllyn käännös on oikea investointi

Viisiakseliset jyrsintä- ja sorvauskoneet edustavat huomattavaa pääomainvestointia – tyypillisesti 500 000–3 000 000 dollaria tai enemmän koneen koosta, kokoonpanosta ja työkalujärjestelmästä riippuen – ja investointipäätös edellyttää tiukkaa liiketoimintaa, joka perustuu dokumentoituihin tuotantovaatimuksiin pelkän kykypyrkimyksen sijaan. Seuraavat tekijät yhdessä muodostavat vahvimman perusteen viiden akselin tehdaskäännösinvestoinnille.

• Suuri osien monimutkaisuus, joka vaatii vähintään neljä asetusta: Osat, jotka vaativat tällä hetkellä neljä, viisi tai enemmän koneen asetuksia, ovat ensisijaisia ehdokkaita. Jokainen asennuksen eliminointi vähentää sykliaikaa, asennuskustannuksia, toimintojen välisten tarkastusten kustannuksia ja sijaintivirheiden kertymistä. ROI-parannus eliminoitua asennusta kohti on korkein kahdessa tai kolmessa yhdistetyssä ensimmäisessä asetelmassa, ja se pienenee, kun eliminoitujen asetusten määrä pienenee.
• Kallis työkappalemateriaali tai korkea romun hinta: Kun raaka-ainekustannukset työkappaletta kohden ovat korkeat – titaani, Inconel, koboltti-kromi – peruspisteen siirtymän tai koneiden välisen käsittelyvirheen aiheuttaman romutapahtuman taloudelliset kustannukset ovat kääpiöiset koneen lisäkustannusten kanssa. Yhden asennuksen koneistus vähentää suoraan käsittelytapahtumien määrää ja datapisteiden uudelleenrekisteröintitoimintoja, jotka aiheuttavat romuriskin.
• Tiukat sijaintitoleranssit sorvattujen ja jyrsittyjen ominaisuuksien välillä: Kun sorvatun halkaisijan ja viereisen jyrsityn piirteen välinen vetotoleranssi on tiukempi kuin ±0,02 mm, tämän toleranssin ylläpitäminen usean asennuksen sarjassa vaatii poikkeuksellista kiinnitystä ja prosessin hallintaa. Molempien ominaisuuksien työstäminen yhdessä kokoonpanossa yhteisestä peruspisteestä eliminoi tämän suunnittelun haasteen.
• Asiakkaan toimitusaikapaine: Ajan tiivistäminen usean asennuksen sarjoista yhden asennuksen tuotantoon lyhentää suoraan tarjottuja ja todellisia läpimenoaikoja, mikä sopimuskoneistuksessa ja ilmailu-avaruusalan toimitusketjuissa on usein ratkaiseva tekijä asiakkaiden liiketoiminnan voittamisessa tai säilyttämisessä – yhtä tärkeä kuin hinta monissa kilpailutilanteissa.
• Ammattitaitoisen operaattorin saatavuuden rajoitukset: Neljän koneen työn yhdistäminen yhdelle koneelle vähentää koneen asettajien ja käyttäjien määrää tuotantoyksikköä kohti. Valmistusympäristöissä, joissa osaavia CNC-operaattoreita on vähän ja kalliita, koneen yhdistäminen ratkaisee suoraan työvoimarajoitteen ja alentaa osakohtaisia ​​yleiskustannuksia.

Pajat, jotka ovat uusia viisiakselisen jyrsintäsorvauksen koneistuksessa, aliarvioivat jatkuvasti ohjelmointi-, asetus- ja käyttäjän koulutusajan, joka tarvitaan koneen täyden tuottavuuspotentiaalin toteuttamiseen. Koneenvalmistajan kattavan tehdaskoulutuksen budjetointi, jyrsintäsorvauksen ohjelmointiin liittyvän CAM-ohjelmistokoulutuksen ja realistisen kuudesta kahteentoista kuukauden ylösajojakson ennen kuin kone saavuttaa vakaan tuottavuuden, on olennaista tarkan ROI-ennusteen kannalta. Koneita, jotka tuottavat eniten pitkällä aikavälillä, ovat ne koneet, joissa koulutus- ja ohjelmointikykyyn tehtyä investointia käsitellään erottamattomana laitteisto-investoinnista – ei valinnaisena lisänä, joka lykätään koneen asennuksen jälkeen.
