Mikä on kaksikarainen työstökeskus ja sopiiko se myymälällesi?

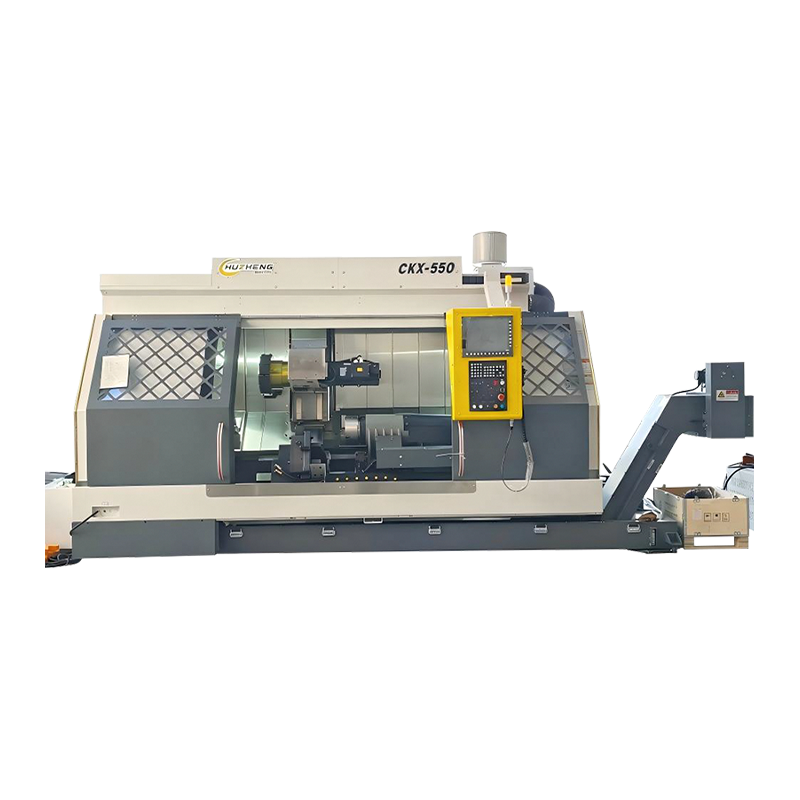

Mikä on kaksikarainen koneistuskeskus?

Kaksikarainen työstökeskus on CNC-työstökone, joka on varustettu kahdella erillisellä karalla, joista kukin pystyy pitämään ja pyörittämään leikkaustyökalua, asennettuna yhdelle konealustalle. Toisin kuin tavallisessa yksikaraisessa työstökeskuksessa, jossa yksi kara suorittaa kaikki leikkaustoimenpiteet peräkkäin, kaksikarainen työstökeskus mahdollistaa kahden työkappaleen työstön samanaikaisesti tai mahdollistaa yhden työkappaleen työstön kahdelta sivulta tai kahdella eri työkalulla samanaikaisesti koneen kokoonpanosta riippuen.

Konsepti on yksinkertainen: jos yksi kara tuottaa yhden osan sykliä kohden, kaksi rinnakkain kulkevaa karaa voivat tuottaa kaksi osaa samaan aikaan – tehokkaasti kaksinkertaistaen suorituskyvyn ilman, että lattiapinta-ala, käyttäjät tai koneen jalanjälki kaksinkertaistuu suhteessa. Käytännössä todellinen tuottavuuden lisäys riippuu kappaleen geometriasta, siitä, missä määrin molemmat karat voivat toimia samanaikaisesti ja kuinka hyvin kone on integroitu tuotantosoluun. Mutta suurikokoisissa sovelluksissa, joissa on sopivat osaperheet, kaksikaraiset CNC-työstökeskukset ovat yksi tehokkaimmista käytettävissä olevista työkaluista sykliajan ja kappalekohtaisten kustannusten vähentämiseen.

Kaksoiskarakoneita on saatavana useissa eri kokoonpanoissa – pysty- ja vaakasuunnassa, kiinteät ja itsenäisesti liikkuvat karajärjestelyt ja vaihtelevat akselin synkronointitasot kahden karan välillä. Jokainen kokoonpano sopii eri osatyyppeihin ja tuotantoskenaarioihin, minkä vuoksi vaihtoehtojen syvällinen ymmärtäminen on välttämätöntä ennen ostopäätöksen tekemistä.

Kuinka kaksoiskaran työstökeskus toimii

Konetasolla a kaksikarainen työstökeskus toimii samoilla CNC-perusperiaatteilla kuin mikä tahansa tavallinen työstökeskus – servokäyttöiset lineaariakselit, työkalunvaihtaja, jäähdytysjärjestelmä ja CNC-ohjain – mutta kahden karan ja niihin liittyvän työnpidon, työkalujen ja liikeratojen samanaikainen hallinta on monimutkaisempaa. CNC-ohjaimen on koordinoitava molempien karapäiden liikkeet suhteessa vastaaviin työkappaleisiin ja varmistettava, etteivät nämä kaksi koneistustoimintoa häiritse toisiaan fyysisesti tai dynaamisesti.

Synkronoitu vs. itsenäinen karatoiminto

Synkronoidussa tilassa molemmat karat suorittavat identtiset työkaluradat identtisillä työkappaleilla samanaikaisesti – yksi NC-ohjelma ohjaa molempia karoja peilikuvana tai suorana kopiona. Tämä on yleisin käyttötapa identtisten osien, kuten autojen komponenttien, hydraulisten venttiilirunkojen tai pumppupesien, suuren volyymin tuotannossa. Jakson aika kappaletta kohti on olennaisesti sama kuin yksikarakoneessa, mutta tuotto kaksinkertaistuu, koska kaksi osaa valmistuu sykliä kohden.

Itsenäisessä tilassa jokaisella karalla on oma työkalurata ja se voi suorittaa täysin erilaisia ​​operaatioita samanaikaisesti. Tämä on hyödyllistä koneistettaessa kappaletta, joka vaatii erilaisia ​​asetuksia – esimerkiksi kara 1 suorittaa rouhintajyrsinnän, kun taas kara 2 viimeistelee aiemmin rouhitun työkappaleen – jolloin kone voi toimia tehokkaasti kahtena koneena yhdessä kotelossa. Itsenäinen toiminta vaatii ohjaimen, joka pystyy ajamaan kahta täysin erillistä NC-ohjelmaa samanaikaisesti. Tämä ominaisuus on saatavilla nykyaikaisissa huippuluokan CNC-järjestelmissä, kuten Fanuc-, Siemens- ja Mitsubishi-monikanavaohjaimissa.

Karan pään järjestelyt

Kahden karan fyysinen järjestely vaihtelee huomattavasti konemallien välillä. Kiinteän nousun kaksoiskaran kokoonpanoissa molemmat karat on asennettu kiinteälle etäisyydelle toisistaan ​​samaan karapään valuun, jolloin kaikki akseliliikkeet jaetaan. Tämä on yksinkertaisin ja jäykin malli, joka on ihanteellinen osaperheille, joissa on tasaiset ominaisuudet. Muuttuvan nousun mallit mahdollistavat kahden karan välisen etäisyyden säätämisen – joko manuaalisesti tai CNC-ohjauksella – erilaisten osavälien ja kiinnitysasettelujen mukaan. Jotkut kehittyneet kaksikaraiset CNC-työstökeskukset asentavat jokaisen karan täysin itsenäisille akseleille, mikä antaa kullekin karalle oman X-, Y- ja Z-liikkeen ja mahdollistaa täysin erilaiset toiminnot osissa, jotka on sijoitettu minne tahansa niiden vastaavien työskentelyalueiden sisällä.

Kaksikaraiset pystysuorat vs. vaakasuuntaiset työstökeskukset

Aivan kuten yksikaraisia työstökeskuksia on pystysuorassa (VMC) ja vaakasuuntaisessa (HMC) kokoonpanossa, kaksikaraisia koneita on saatavana molemmissa asennoissa – ja valinnalla niiden välillä on samat seuraukset kuin yksikaraisissa koneissa, ja sitä vahvistaa kahden karan lisätty monimutkaisuus.

Kaksikaraiset pystysuorat työstökeskukset

Kaksikaraisessa pystysuorassa työstökeskuksessa molemmat karat osoittavat alaspäin ja työkappaleet on kiinnitetty alla olevaan vaakasuoraan pöytään. Tämä kokoonpano on intuitiivinen käyttäjille, jotka tuntevat perinteiset VMC:t, ja se sopii hyvin litteisiin tai prismaisiin osiin, jotka tarvitsevat koneistuksen vain yläpinnasta. Kaksi karaa on tyypillisesti sijoitettu vierekkäin X-akselia pitkin, ja kiinteän nousun järjestely on yleisin. Lastujen poisto on epäedullisempi kuin vaakasuorissa kokoonpanoissa, koska lastut putoavat työkappaleelle ja kiinnittimelle, mikä vaatii enemmän huomiota jäähdytysnesteen suuntaa ja kiinnitysrakennetta, jotta estetään lastun pakkaaminen kriittisillä alueilla.

Kaksikaraiset vaakasuuntaiset työstökeskukset

Kaksikarainen vaakasuora työstökeskus sijoittaa molemmat karat vaakasuoraan osoittaen pystysuoralle kuormalavan pinnoille asennettuja työkappaleita. Vaakasuunnassa on luonnollinen lastun putoamisen etu – painovoima vetää lastut pois leikkausvyöhykkeeltä ja alas lastunkuljettimelle – mikä on erityisen tärkeää suurvolyymituotannossa, jossa sykliajat ovat lyhyitä ja lastunhallinta vaikuttaa suoraan pinnan laatuun ja työkalun käyttöikään. Vaakasuuntaiset kaksoiskarakoneet ovat hallitseva kokoonpano autojen voimansiirtojen työstyksessä, jossa moottorilohkoja, sylinterikansia, vaihteistokoteloita ja vastaavia komponentteja valmistetaan erittäin suuria määriä tiukoin toleranssein.

Todelliset tuottavuuden lisäykset: mitä todella saat

Kaksikaraisen koneistuskeskuksen tuotoksen teoreettinen kaksinkertaistaminen kuulostaa vakuuttavalta, mutta todelliset tuottavuuden kasvut riippuvat suuresti siitä, miten konetta sovelletaan, ohjelmoidaan ja integroidaan. Tässä on rehellinen erittely siitä, mistä voitot tulevat ja missä ovat rajoitukset.

Kiertoaika ja suoritusteho

Kun molemmat karat ovat täysin synkronoituja identtisillä osilla, tuottava leikkausaika on sama kuin yksikaraisella koneella. Hyöty on puhtaasti suorituskyvyssä – kaksi osaa valmistuu sykliä kohden yhden sijasta, joten vuorossa valmistettujen osien määrä kaksinkertaistuu koneen käyttöajan pysyessä samana. Osalle, jonka sykliaika on 4 minuuttia, yksikarakone tuottaa 15 osaa tunnissa. Sama sykli kaksikaraisessa koneessa tuottaa 30 osaa tunnissa samasta lattiatilasta ja samalla käyttäjän huomiolla.

Tuottamattoman ajan vähentäminen

Raakasyklin ajan lisäksi kaksikaraiset työstökeskukset vähentävät tuottamattoman ajan osuutta – asennus, lastaus, purkaminen, mittaus – suhteessa valmistettujen osien määrään. Kahden työkappaleen lataaminen kaksoiskiintimeen kestää vain vähän kauemmin kuin yhden, joten latausaika kappaletta kohti on noin puolet. Työkalunvaihdot, mittausjaksot ja kuormalavojen vaihdot poistetaan samalla tavalla kahdessa osassa yhden sijasta, mikä parantaa laitteen yleistä tehokkuutta (OEE) merkittävästi korkean sekoituksen, keskisuuren ja suuren volyymin ympäristöissä.

Missä voitot ovat rajoitettuja

Kaikki operaatiot eivät hyödy yhtäläisesti. Jos yksi kara lopettaa toimintansa huomattavasti nopeammin kuin toinen – erilaisten leikkaussyvyyksien, ominaisuuksien monimutkaisuuden tai työkalun reitin pituuden vuoksi – nopeampi kara on tyhjäkäynnillä odottamassa toisen valmistumista ennen kuin työkierto voi päättyä ja osia voidaan purkaa. Tämä "epätasapainoinen sykli" -ongelma vähentää tehokkaan suoritustehon vahvistuksen alle teoreettisen 2x. Tasapainotettujen työkiertojen saavuttaminen vaatii huolellista prosessin suunnittelua, toisinaan ominaisuuksien jakamista uudelleen kahden karan välillä tai leikkausparametrien säätämistä jaksoaikojen tasaamiseksi. Osien, joissa on erittäin epäsymmetrinen ominaisuusjakauma, kaksoiskarakoneistuksen hyöty saattaa olla rajallinen, ellei kone tue täysin itsenäistä toimintaa.

Toimialat ja sovellukset, joissa kaksoiskarakoneet Excel

Kaksikaraiset työstökeskukset eivät ole universaali ratkaisu – ne tarjoavat suurimman arvon tietyissä tuotantoskenaarioissa. Tässä ovat toimialat ja osatyypit, joilla ne osoittavat jatkuvasti vahvaa sijoitetun pääoman tuottoa:

• Autojen voimansiirron komponentit: Moottorilohkot, sylinterikannet, kampiakselin laakerikannet, kiertokanget, voimansiirtokotelot ja tasauspyörästön kotelot ovat kaikki suuria, geometrisesti yhtenäisiä osia, jotka ovat ihanteellisia synkronoituun kaksoiskaran käsittelyyn. Tärkeimmät Tier 1 -toimittajat ja OEM-työstölinjat luottavat voimakkaasti näiden komponenttien kaksoiskaran vaakasuuntaisiin työstökeskuksiin.
• Hydrauliikka ja pneumatiikka: Venttiilin rungot, jakotukin lohkot, sylinterin päädyt ja pumppupesät ovat tyypillisesti prismaattisia osia, jotka on koneistettu keskisuurista tai suurista tilavuuksista, ja niiden geometriat ovat yhtenäiset – täydellinen vastine kaksikaraisille VMC:ille, joissa on lavaautomaatio.
• Lääketieteellisten laitteiden komponentit: Ortopediset implanttikomponentit, kirurgisten instrumenttien rungot ja implantoitavien laitekotelot ovat usein pieniä, tarkkoja osia, jotka on valmistettu kohtuullisina määrinä titaanista tai ruostumattomasta teräksestä. Kaksoiskarakoneistus vähentää merkittävästi kappalekohtaisia ​​kustannuksia näissä arvokkaissa ja kustannusherkissä sovelluksissa.
• Ilmailun rakenneosat: Alumiinista tai titaanista valmistetut kannattimet, liittimet, rivat ja kiinnityskomponentit hyötyvät kaksoiskaran käsittelystä, kun vuotuiset määrät ovat riittävät oikeuttamaan molempien karojen erillisen kiinnityksen.
• Viihde-elektroniikan kotelot: Elektroniikkatuotteiden alumiinikoteloita, jäähdytyslevyjä ja rakennekehyksiä valmistetaan erittäin suuria määriä yhtenäisellä geometrialla, joten ne sopivat hyvin automatisoituihin tuotantolinjoihin integroituihin kaksikaraisiin VMC-koneisiin.
• Yleissopimuskoneistus: Työpajat, jotka tuottavat toistuvia saman osaperheen tilauksia, hyötyvät kaksikaraisista koneista, kun osien ydinryhmää voidaan käyttää riittävän johdonmukaisesti, jotta kaksinkertaisen tuotannon vaatima kalusteinvestointi on perusteltua.

Tärkeimmät tekniset vertailut arvioitaessa kaksikaraisia työstökeskuksia

Kun verrataan eri valmistajien kaksikaraisia CNC-työstökeskuksia, vakiomääritykset määrittelevät suorituskyvyn, kyvyn ja sopivuuden sovellukseesi. Tässä on mitä kukin eritelmä tarkoittaa käytännössä:

Työkaluja ja kiinnityksiä koskevia huomioita kaksikaraisessa koneistuksessa

Kaksikaraisen koneistuskeskuksen työkalu- ja kiinnitysvaatimukset ovat tärkeämpiä kuin yksikaraisen koneen, ja tämän investoinnin aliarvioiminen on yleinen virhe, joka viivästyttää koneen takaisinmaksua.

Sopivat työkalusarjat

Synkronoidussa tilassa ajettaessa molemmat karat suorittavat samoja työkaluratoja samoilla työkaluilla. Kahden osan välisen mittasuhteen varmistamiseksi kunkin karan leikkaustyökalut on sovitettava yhteen – samat terälaadut, sama työkalun geometria, sama ulostulotoleranssi ja mieluiten sama työkalun käyttöikä. Kulunut työkalu karassa 1 ja uusi työkalu karassa 2 tuottaa osia, joilla on erilaiset pintakäsittelyt ja -mitat. Kurillinen työkalun hallinta, mukaan lukien parillinen työkalujen vaihto ja johdonmukainen esiasettimen käyttö, on välttämätöntä osien laadun ylläpitämiseksi kaksoiskaran tuotannossa.

Kaksoiskiinnikkeet ja lavasuunnittelu

Kahden osan käyttäminen samanaikaisesti vaatii kaksi kiinnityssarjaa – joko kaksi erillistä kiinnikettä yhdellä lavalla tai kaksi erillistä lavaa ladattuina lavanvaihtojärjestelmään. Kiinnitysrakenteen on sijoitettava jokainen työkappale tarkasti oikealle etäisyydelle, jotta se vastaa karan nousua, pidettävä osat tiukasti molemmista karoista samanaikaisesti tulevia leikkausvoimia vastaan ​​ja mahdollistettava helppo, toistettava lastaus ja purkaminen. Modulaarisia kiinnitysjärjestelmiä toimittajilta, kuten Schunk, Lang, Vischer & Bolli tai Jergens, käytetään yleisesti, koska ne mahdollistavat nopean mukauttamisen eri osaperheisiin ilman, että jokaiseen työhön rakennetaan omat kiinnikkeet tyhjästä.

Jaetut vs. riippumattomat työkalulehdet

Jotkut kaksikaraiset työstökeskukset jakavat yhden työkalumakasiinin molempien karojen välillä, ja työkalunvaihtaja vastaa työkalujen reitittämisestä oikealle karalle. Tämä yksinkertaistaa makasiinilaitteistoa, mutta voi aiheuttaa pullonkauloja työkalun vaihdon aikana, jos molempien karojen on vaihdettava työkaluja samanaikaisesti. Koneet, joissa on erilliset makasiinit – yksi kutakin karaa kohti – poistavat tämän rajoituksen ja mahdollistavat täysin asynkroniset työkalun vaihdot, mikä on erityisen tärkeää itsenäisessä käyttötilassa, jossa kaksi karaa voivat olla eri kohdissa vastaavissa ohjelmissaan.

Kustannusanalyysi: Onko kaksikarainen koneistuskeskus investoinnin arvoinen?

Kaksikarainen CNC-työstökeskus maksaa tyypillisesti 30–70 % enemmän kuin vastaava yksikarainen kone, riippuen konfiguraatiosta, karan riippumattomuudesta ja automaatiointegraatiosta. Tuon palkkion perustelun on perustuttava tuotantovaatimustesi realistiseen analyysiin, ei vain teoreettiseen suoritustehokertoimeen.

• Äänenvoimakkuuden kynnys: Kiinnitysinvestoinnit, ohjelmointiaika ja prosessisuunnittelu, jotka vaaditaan osien kahdeksi suorittamiseksi, maksavat itsensä takaisin vain tietyn vuosimäärän yli. Karkeana ohjeena voidaan sanoa, että alle 500–1 000 kappaletta vuodessa käyvät osat eivät välttämättä tuota tarpeeksi säästöjä oikeuttaakseen lisämonimutkaisuuden. Suuren volyymin osat, joita valmistetaan kymmeniä tuhansia kappaleita vuodessa, ovat vahvoja ehdokkaita.
• Lattiatilan säästö: Yksi kaksikarainen kone, joka tuottaa 30 osaa tunnissa, vie paljon vähemmän lattiatilaa kuin kaksi yksikarakonetta, jotka tuottavat saman tehon. Tiloissa, joissa lattiapinta-ala on rajoitus, tämä yksin voi oikeuttaa investoinnin.
• Työvoiman vähentäminen: Yksi kuljettaja voi hallita yhtä kaksikaraista konetta sen sijaan, että hän valvoisi kahta erillistä konetta, mikä vähentää suoraan työvoimakustannuksia osaa kohti ja vapauttaa käyttäjät lisäarvoa tuottavista toiminnoista.
• Energiatehokkuus: Yhden kaksikaraisen koneen käyttäminen kuluttaa vähemmän kokonaisenergiaa kuin kaksi yksikaraista konetta vastaavalla teholla, koska karan käynnistys, jäähdytysnestepumput, lastukuljettimet ja ohjausjärjestelmät ovat yhteisiä.
• Takaisinmaksuaika: Hyvin sovitetuissa sovelluksissa 18–36 kuukauden takaisinmaksuajat ovat realistisia, kun kone käy kahdessa tai kolmessa vuorossa päivässä. Huono osien koneen yhteensopivuus, alhainen käyttöaste tai toistuva työpaikan vaihtaminen voivat ajaa takaisinmaksun reilusti yli viisi vuotta.

Johtavat kaksikaraisten työstökeskusten valmistajat

Useat työstökonevalmistajat ovat saavuttaneet vahvan maineen kaksikaraisten työstökeskusten markkinoilla, ja jokaisella on omat vahvuutensa konfigurointivaihtoehtojen, tarkkuustasojen ja kohdetoimialojen suhteen. Kun arvioit toimittajia, ota huomioon koneen teknisten tietojen lisäksi myös sovellussuunnittelutuen, varaosien ja paikallisen palvelun saatavuus.

• Chiron Group (Saksa): Erikoistunut nopeisiin kaksikaraisiin pystysuoraan työstökeskuksiin, joissa on kiinteä ja vaihteleva nousu ja joita käytetään laajalti autoteollisuudessa ja lääketieteellisissä sovelluksissa. Tunnettu erittäin nopeista työkalunvaihtoajoista ja suuresta tarkkuudesta.
• Mazak (Japani/USA): Tarjoaa kaksoiskarakokoonpanoja VARIAXIS- ja HCN-sarjoissaan vahvalla monikanavaisella CNC-toiminnolla ja lavaautomaatiovaihtoehdoilla joustaviin valmistusjärjestelmiin.
• Makino (Japani): A-sarjan vaakasuuntaiset työstökeskukset, joissa on kaksikaravaihtoehtoja, ovat benchmark-koneita autojen voimansiirron koneistukseen, jotka tunnetaan jäykkyydestään, lämpöstabiilisuudestaan ja tarkkuudestaan.
• Grob Systems (Saksa/USA): Tuottaa pitkälle erikoistuneita kaksikaraisia 4- ja 5-akselisia työstökeskuksia voimansiirtoon ja rakenteellisiin ilmailu-avaruuskomponentteihin, jotka on integroitu syvästi automatisoituihin siirtolinjajärjestelmiin.
• Brother Industries (Japani): Speedio-sarjan kaksoiskaran kierrekeskukset ja kompaktit VMC:t ovat suosittuja elektroniikan ja tarkkuuskomponenttien nopeaan, pienten osien koneistukseen.
• Doosan (Etelä-Korea): Tarjoaa DNM- ja DCM-sarjojen kaksikaraisia vaakasuuntaisia työstökeskuksia, jotka tarjoavat kilpailukykyisen vaihtoehdon keskimääräisiin autoihin ja yleisiin teollisuussovelluksiin.
